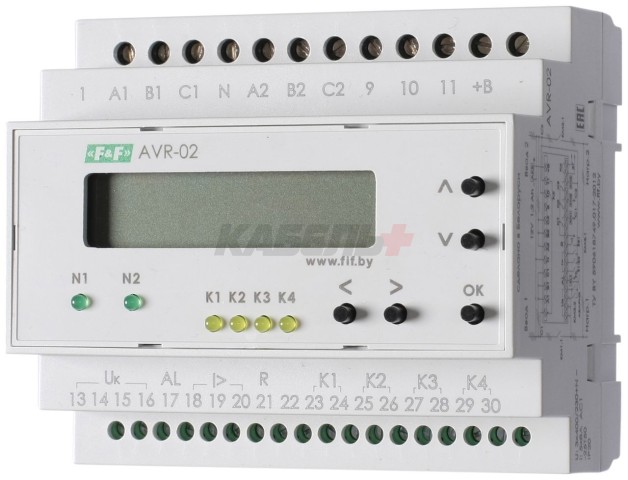

Устройство управления AVR-02 предназначено для работы в составе блоков (шкафов) управления автоматическим включением источников резервного питания (АВР) для бесперебойного электроснабжения потребителей электроэнергии.
Функциональные возможности устройства AVR-02:
1. Контроль чередования фаз;
2. Контроль синфазности вводов;
3. Контроль работы резервной линии от генератора;
4. Контроль положения силового аппарата;
5. Контроль состояния аварийных цепей силового аппарата;
6. Управление контакторами и моторными приводами;
7. Формирование напряжения цепей питания и контроля силовыми аппаратами;
8. Формирование сигнала «Авария»;
9. Формирование сигнала запуска генератора «ЗГ»;
10. Возможность работы от внешней аккумуляторной батареи 12В 1,2Аh и ее поддержка в заряженном состоянии;
11. Пуско-наладочный режим;
12. Ограничение доступа к настройкам вводом PIN-кода.
Принцип работы
Устройство управления AVR-02 контролирует напряжение на основном вводе трехфазной сети переменного тока. Если напряжение в пределах нормы, нагрузка подключается к вводу с помощью внешнего силового аппарата (контактора, автоматического выключателя с
моторным приводом и т.п.), которым управляет исполнительное реле AVR-02. При аварии основного ввода нагрузка переключается на резервный. При восстановлении питания на основном вводе нагрузка переключается на него. Изделие имеет входы контроля положения и входы контроля - аварийных контактов силового аппарата. По ним определяется его состояние, не допускается “встречное” включение вводов и подключение исправного ввода на аварийную линию питания нагрузки.
Допустимые пределы напряжения и временные параметры переключения устанавливаются с лицевой панели AVR-02. Питание осуществляется от контролируемых вводов.
Технические данные
| Тип контролируемых линий | 4-х проводная (3х400В+N) |
| Частота питающей сети, Гц | 50±2 |
| Напряжение питания - от контролируемых вводов (клеммы С1, С2) | 50-264 |
| Напряжение питания - от внешнего источника питания постоянного тока (клеммы +/- В) | 10-14 |
| Напряжение питания - от внешнего источника питания переменного или постоянного тока (клемма С3) | 50-264 |
| Максимальное напряжение заряда АКБ, В | 12 |
| Максимальный ток заряда АКБ, мА | 60 |
| Емкость АКБ резервного питания, Ah | 1,2 |
| Количество контролируемых вводов | 2 |
| Количество исполнительных реле | 5 |
| Максимальный ток контактов реле (АС1),А | 8 |
| Максимальный ток катушки контактора, А | 2 |
| Контакты | 4NO/NC, 1NO |
| *Порог напряжения (регулируемый), нижний/верхний, В: | 150-210/230-300 |
| Время отключения для (нижний порог/верхний порог), с | 2-30/0,3-10 |
| Допустимая асимметрия напряжения, В | 20-100 |
| Время отключения по асимметрии, с | 2-30 |
| Время переключения с основного на резервный ввод, с | 0,1...30 |
| Время включения основного ввода при восстановлении напряжения (регулируемое), с/мин. | 1-250 |
| Время запуска генератора, с | 5-100 |
| Время охлаждения генератора, с | 10-200 |
| Время включения при подаче напряжения питания, с | 3 |
| Ток потребления по входам С1 и С2, мА, не более | 12,0 |
| Ток потребления по входам +/- В, мА | 10,0 |
| Степень защиты | IP20 |
| Диапазон рабочих температур, °С | -25...+50 |
| Габариты (ШхВхГ), мм | 105х90х65 |
| Масса, кг | 0,305 |
| Категория перенапряжения | 2 |
| Степень загрязнения среды | III |
| Монтаж | на DIN-рейке 35 мм |
| Срок службы, лет | 10 |
| Гарантийный срок, лет | 2 |
*При повышении напряжения более 350В и снижении менее 100В происходит ускоренное отключение нагрузки за время 0,1 сек.
Комплект поставки:
Устройство управления резервным вводом-1 шт;
Руководство по эксплуатации;
Упаковка.
Характеристики
| Бренд |
F&F (PL) |
| Гарантия |
2 года |
| Количество полюсов |
4 |
| Тип устройства |
Переключатель фаз |
| Номинальный ток, А |
8 |
| Отключающая способность, кА |
Нет |
| Количество модулей |
6 |
| Разъем для подключения шины типа Fork |
Нет |
| Встроенная возможность опломбирования |
Нет |
| Максимальное сечение подключаемого провода, мм² |
2,5 |
| Характеристика срабатывания эл.магн. расцепителя |
Нет |
| Номинальный отключающий дифференциальный ток, mA |
Нет |
| В наличии |
Нет |
| Раздел |
3855 |
