Как выбрать кабель для электропроводки в квартире: избегаем частых ошибок и экономим с умом

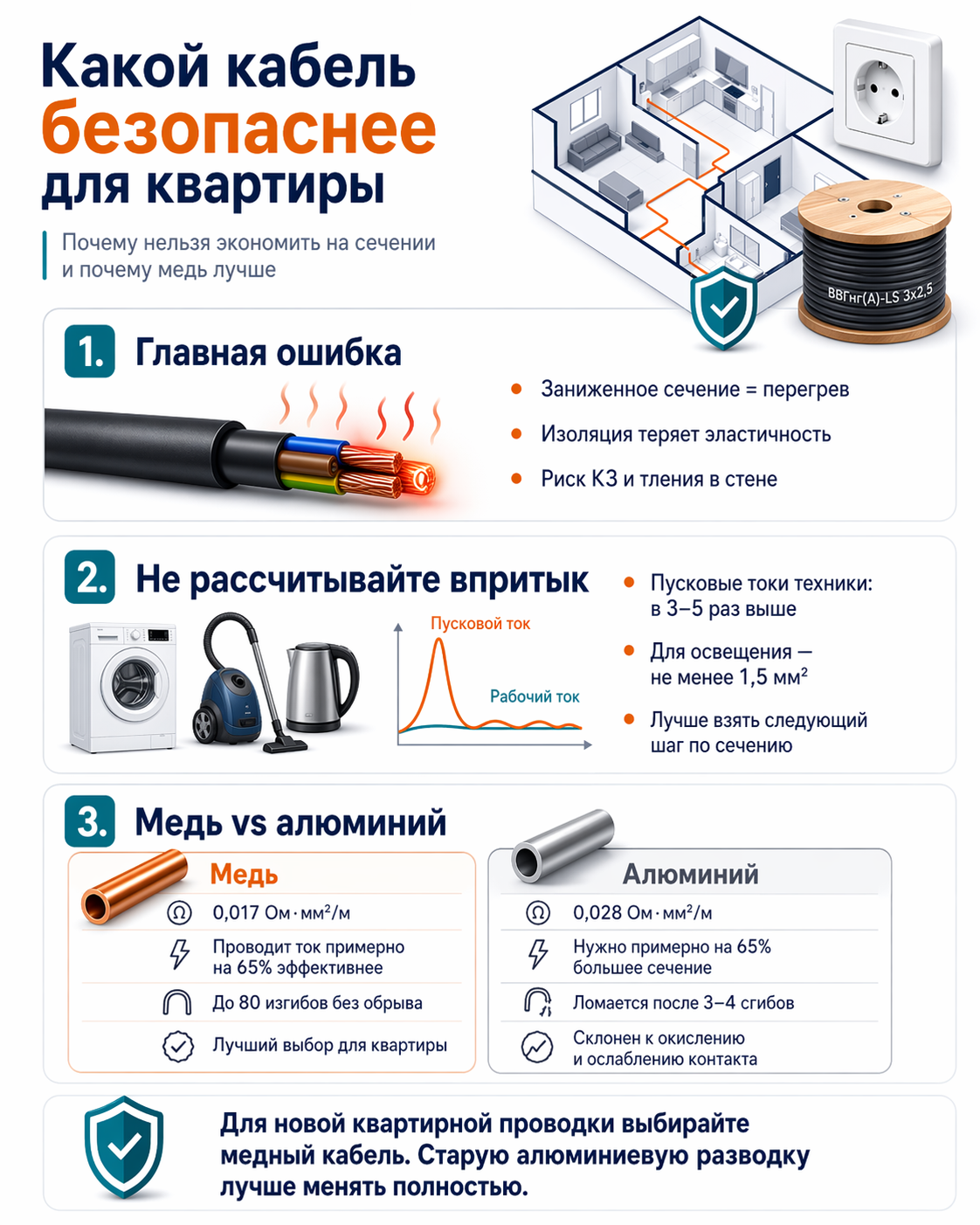

Главная ошибка при выборе кабеля: почему экономия на сечении опасна

Сечение кабеля — не та характеристика, где стоит искать компромисс. Токопроводящая жила с заниженным сечением под реальной нагрузкой греется: изоляция размягчается, теряет эластичность, трескается. Дальше — короткое замыкание или тление внутри стены, которое невозможно заметить вовремя.

Для линий освещения в квартирном электромонтаже на практике берут не менее 1,5 мм²: более тонкое сечение заметно повышает риск перегрева даже при умеренных нагрузках. Проблема усугубляется пусковыми токами.

Расчёт «впритык» почти всегда оборачивается перегревами на пусках и деградацией внешней оболочки. Проще сразу заложить следующий шаг по сечению, чем потом штробить заново.

Медь или алюминий: какой материал жил выбирать для надёжного электромонтажа

Почему медь — лучший вариант для квартиры

Удельное сопротивление меди составляет 0,017 Ом·мм²/м, алюминия — 0,028 Ом·мм²/м. Медный кабель проводит ток примерно на 65% эффективнее при одинаковом сечении.

Медь устойчива к окислению и механическим нагрузкам. На монтаже медные жилы выдерживают до 80 изгибов без обрыва, тогда как алюминий ломается уже после 3–4 сгибов.

Когда алюминий может быть допустим (и почему лучше избегать)

Алюминиевые проводники дешевле, но их применение в квартирах сопряжено с реальными рисками. Алюминий склонен к «текучести» под давлением клеммы: со временем контакт ослабевает, переходное сопротивление растёт, точка соединения начинает греться.

Для новой электропроводки в квартире выбирайте медный кабель. Если осталась старая алюминиевая разводка, рассмотрите её полную замену при первой возможности.

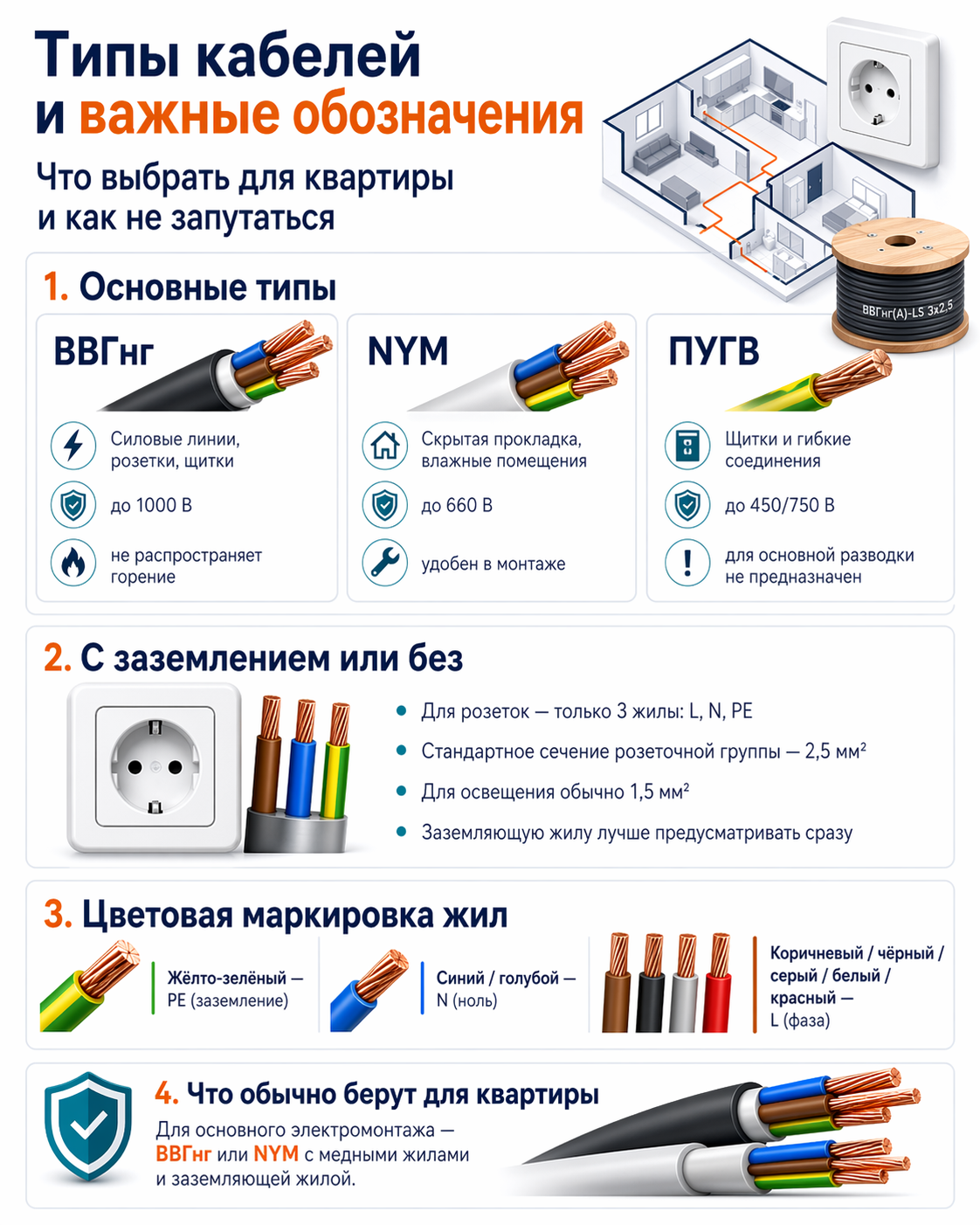

Типы кабелей для электромонтажа в квартире: разбираемся в маркировках

На рынке представлено множество типов кабелей, и маркировка может сбить с толку. Разберём самые распространённые варианты для домашнего электромонтажа.

ВВГ, NYM, ПУГВ: что означают эти буквы и какой кабель для чего

ВВГ (и ВВГнг) — один из самых популярных типов для стационарного электромонтажа. Подходит для прокладки внутри помещений в сухих и влажных условиях, для силовых линий розеток и щитков.

NYM — кабель с улучшенной конструкцией, хорошо подходит для скрытой прокладки и влажных помещений.

ПУГВ — гибкий установочный провод, который используют для монтажа в электрощитках и подключения оборудования, где нужна гибкость. Для основной разводки по квартире не предназначен.

Сравнение характеристик кабелей ВВГнг, NYM и ПУГВ

С заземлением или без: какой кабель выбирать для розеток и освещения

• Для розеток всегда используйте трёхжильный кабель: фаза, ноль, заземление.
• Стандартное сечение для розеточных групп — от 2,5 мм².
• Для освещения обычно используют линию 1,5 мм².
• Для основного электромонтажа в квартире выбирайте ВВГнг или NYM с медными жилами и заземляющей жилой.

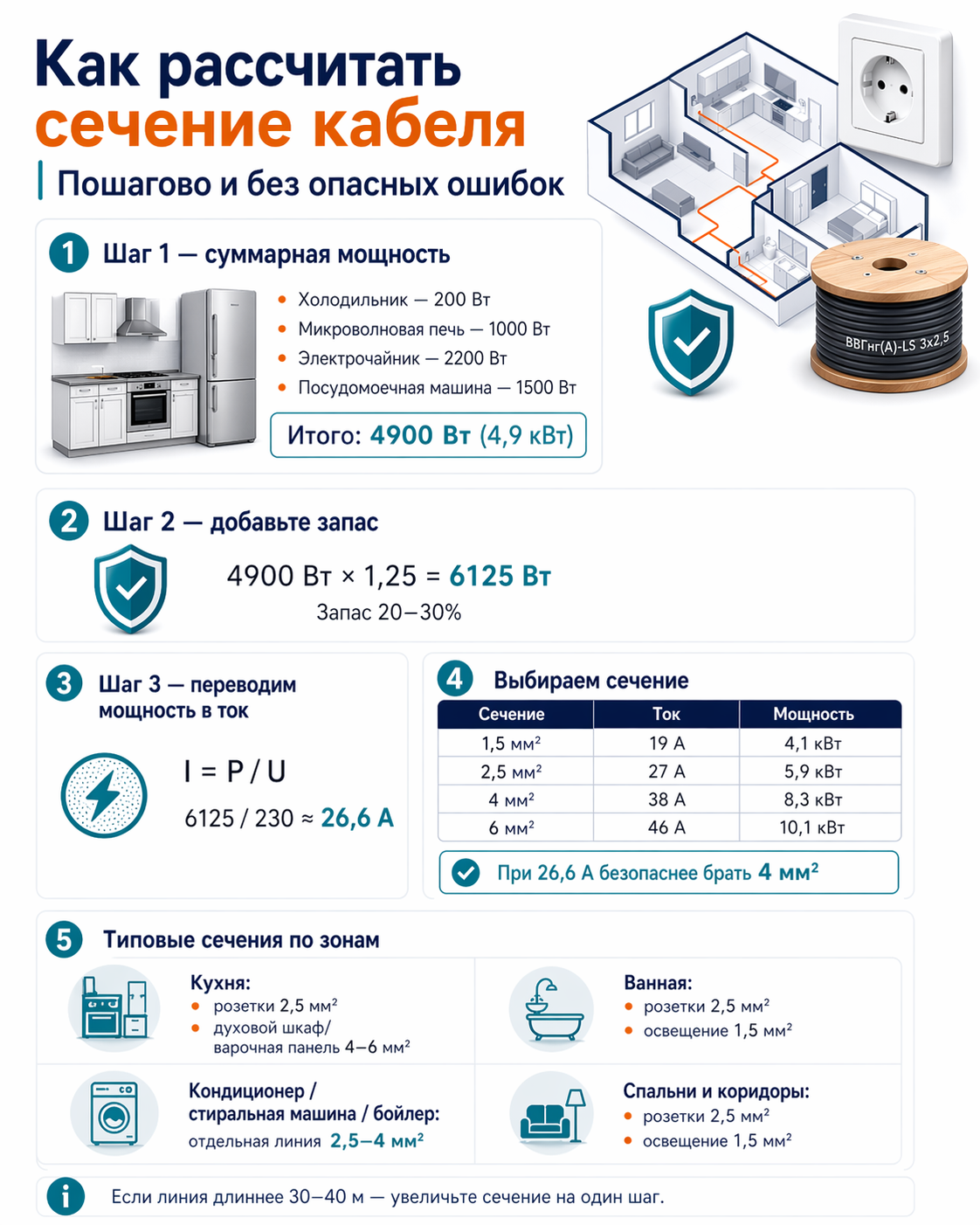

Как рассчитать сечение кабеля: пошаговая инструкция для безопасности

Шаг 1: Определяем суммарную мощность электроприборов на линии

Составьте список всех электроприборов, которые будут подключены к одной линии.

• Холодильник: 200 Вт
• Микроволновая печь: 1000 Вт
• Электрочайник: 2200 Вт
• Посудомоечная машина: 1500 Вт

Суммарная мощность: 4900 Вт (4,9 кВт)

Шаг 2: Добавляем запас мощности

К полученной сумме добавляйте запас 20–30%. Это учитывает пиковые нагрузки и возможность подключения новых устройств в будущем.

Пример: 4900 Вт × 1,25 = 6125 Вт (6,125 кВт)

Шаг 3: Переводим мощность в ток и выбираем сечение по таблице

Для однофазной сети корректнее брать 230 В: I (А) = Мощность (Вт) / Напряжение (В)

Пример: 6125 Вт / 230 В ≈ 26,6 А

По ориентировочной таблице при токе около 26,6 А безопаснее брать 4 мм², а не 2,5 мм².

Типовые сечения по зонам квартиры

• Кухня: розеточная линия — 2,5 мм²; отдельная линия на духовой шкаф или варочную панель — 4–6 мм².
• Ванная: розетки — 2,5 мм²; освещение — 1,5 мм².
• Кондиционер, стиральная машина, бойлер: отдельная линия — 2,5–4 мм².
• Коридоры и спальни: стандартные розетки — 2,5 мм²; освещение — 1,5 мм².

Как влияет длина кабеля и способ прокладки на выбор сечения

Чем длиннее кабель, тем выше падение напряжения на линии. Если линия длиннее 30–40 м, поднимите сечение на один шаг.

При прокладке в трубе, гофре, стене или под штукатуркой тепло отводится хуже, поэтому допустимую нагрузку и сечение нужно оценивать с учётом способа прокладки, длины линии, температуры и группировки кабелей.

Цветовая маркировка жил: для чего она нужна и как её понимать

• Жёлто-зелёный: заземляющая жила (PE).
• Синий / голубой: нулевая рабочая жила (N).
• Коричневый, чёрный, серый, белый, красный: фазные жилы (L).

Неочевидные нюансы, которые часто упускают из виду

Гибкий или жёсткий кабель: когда какой использовать

Жёсткий моножильный кабель подходит для стационарной скрытой прокладки в стенах. Гибкий многожильный используют для подключения подвижных приборов и монтажа в электрощитках.

Влияние температуры окружающей среды на выбор кабеля

При +40°C допустимая токовая нагрузка кабеля падает на 10–20% по сравнению с нормативными +20°C. В таких условиях кабель выбирают с запасом по сечению.

Как проверить качество кабеля перед покупкой

• Проверьте маркировку: производитель, тип кабеля, сечение, напряжение.
• Осмотрите оболочку: она должна быть ровной, без трещин и порезов.
• Оцените вес: качественный кабель с медными жилами тяжелее подделки.
• Убедитесь в наличии сертификатов соответствия.

Безопасность электропроводки: важные аспекты при выборе кабеля

Защита от возгорания: негорючие кабели

Кабели с маркировкой «нг» не распространяют горение при групповой прокладке. Маркировка «нг-LS» дополнительно означает низкое дымогазовыделение.

Изоляция и её роль в безопасности

ПВХ-изоляция должна быть равномерной, эластичной и без видимых дефектов.

Риски смешивания меди и алюминия

Если в квартире осталась алюминиевая разводка, не соединяйте её с новым кабелем напрямую. Используйте специальные клеммы или соединители.

Комбинация факторов риска

Кабель «впритык» по току плюс прокладка в гофре или пучке плюс жаркое помещение — это перегрев. Если совпадает несколько неблагоприятных факторов, увеличьте сечение или разбейте нагрузку на несколько линий.

Нормативы и требования к электромонтажу: где проверить актуальность

Требования к электробезопасности и составу кабельных линий периодически обновляются. Перед началом работ проверьте актуальные правила и специфику объекта с квалифицированным специалистом.

Самостоятельный подбор кабеля по этому руководству — хорошая подготовка к разговору с электриком, но не замена профессиональному проекту.

Чек-лист: как выбрать кабель для электромонтажа в квартире без ошибок

• Определите суммарную мощность всех приборов на каждой линии.
• Добавьте запас 20–30% к полученной мощности.
• Рассчитайте ток и выбирайте сечение кабеля по таблице с запасом.
• Выбирайте медный кабель для всей квартирной электропроводки.
• Отдавайте предпочтение ВВГнг или NYM с негорючей оболочкой.
• Для розеток используйте трёхжильный кабель с заземляющей жилой.
• Проверьте маркировку и состояние оболочки.
• Убедитесь в наличии сертификатов соответствия у продавца.
• Учтите способ прокладки и условия эксплуатации.

Правильно подобранный кабель — это вложение в безопасность, которое окупается на протяжении всего срока службы электропроводки.
