Как собрать электрический щит: схема, комплектующие и порядок работ

Электрощит — это центр вашей электрической сети. Его главная функция — разделить электроэнергию по групповым линиям, защитить сеть от короткого замыкания и перегрузок, а также от утечек электрического тока через УЗО или дифавтомат. Кроме того, правильно собранный распределительный щит работает дольше, а обслуживать его проще.

В результате установки устройства вы должны получить:

• единую однолинейную схему, которая отражает фактическую компоновку деталей;
• логично сгруппированные линии с учетом мощных и слабых потребителей;
• четко выполненную маркировку линий на щите;
• запас места для новых модулей и расширений.

Так получается удобный, безопасный и надежный электрический щит, который выполняет свои задачи каждый день.

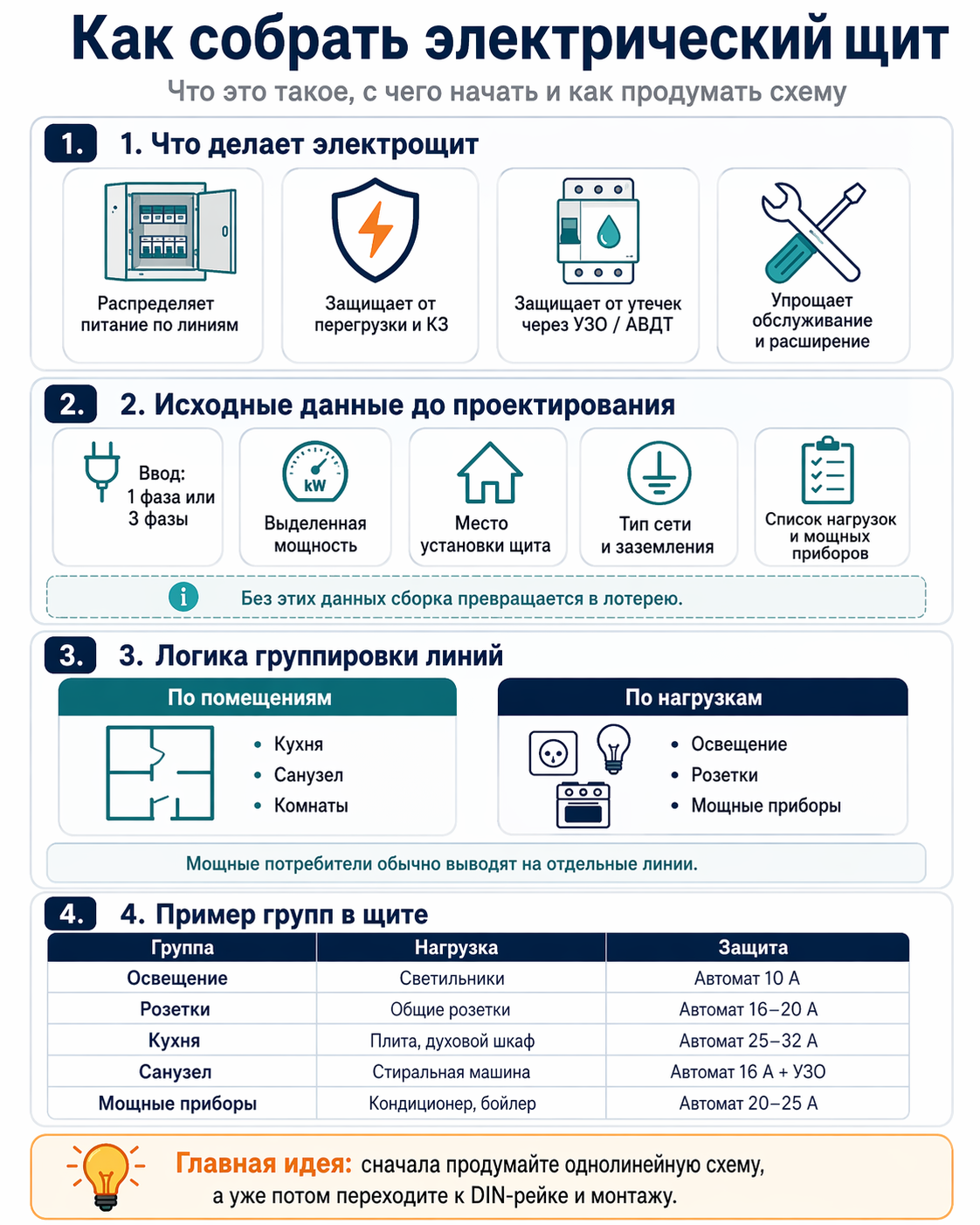

Исходные данные до проектирования: без них сборка превращается в лотерею

В первую очередь изучите исходные параметры объекта. Без информации о вводе, нагрузках и особенностях помещения работа с электрощитом небезопасна.

Ввод и ограничения объекта

Прежде чем брать DIN-рейку, нужно понять, какой ввод в автомате: однофазный или трехфазный. Важны также выделенная мощность устройства, место установки щита, тип электрической сети и заземления.

Группировка линий (логика «по помещениям» vs «по нагрузкам»)

Следующий шаг — распределение устройств по линиям. Можно сгруппировать приборы по помещениям: кухня, санузел и комнаты. Можно выбрать другой вариант — распределение по типу нагрузки: освещение, розетки и иные приборы. Обычно мощные потребители получают отдельные линии, чтобы избежать перегрузки.

Пример группировки линий (квартира/дом)

Схема щита: как ее собрать на бумаге до DIN-рейки

Перед тем как прикручивать модули, рисуют однолинейную схему электрощита:

• тип ввода;
• вводной автомат;
• распределение;
• группы.

Главные правила:

• один принцип группировки, без хаотичного смешения;
• понятные названия линий в электрощите;
• единая нумерация и последовательность.

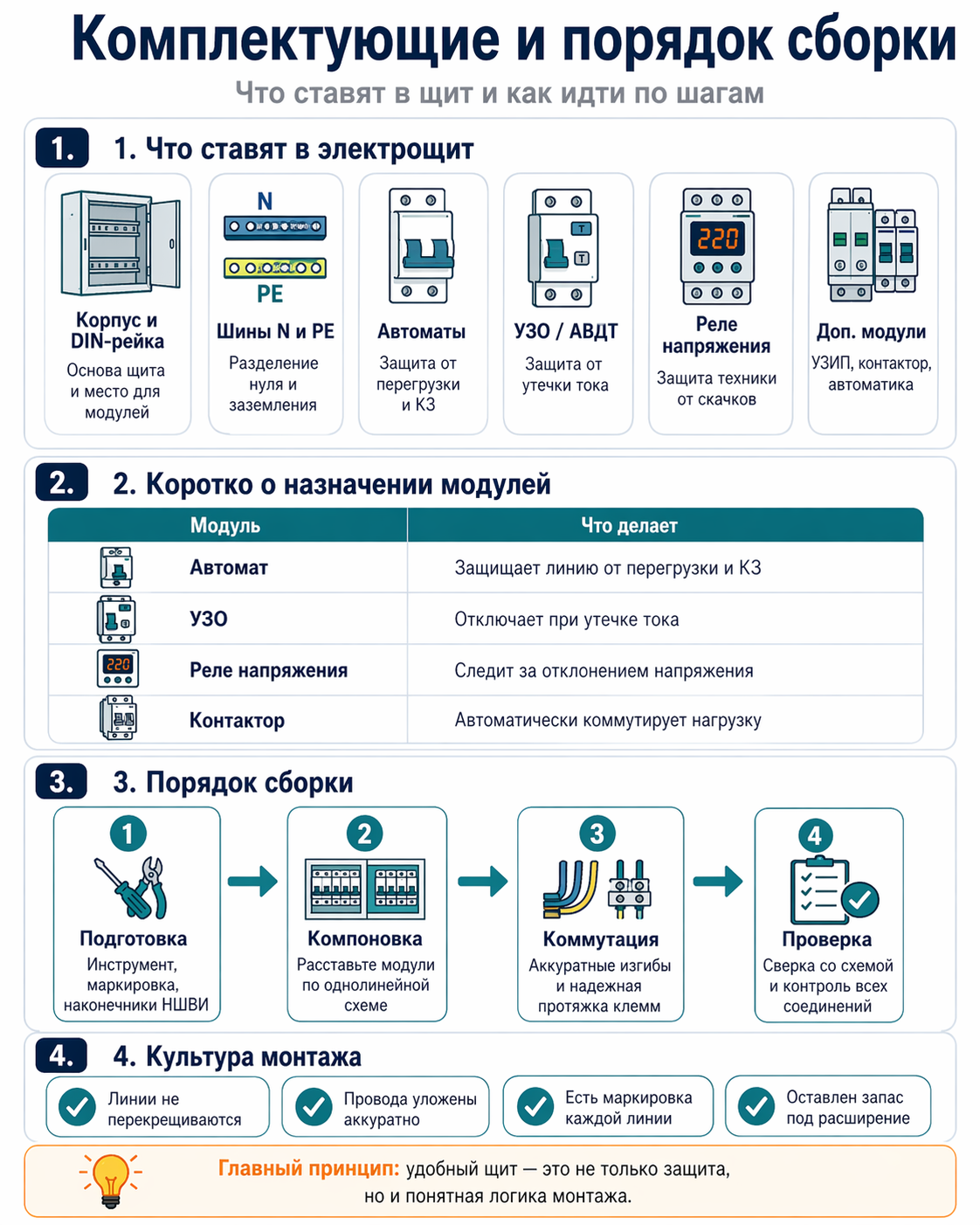

Комплектующие: что ставят в щит и за что отвечает каждый модуль

Корпус и «механика» (DIN-рейки, клеммники, шина N, шина PE, гребенчатая шина)

Корпус — это фундамент щита. Он должен выдерживать вес всех модулей и давать удобный доступ к внутренним элементам. При этом в нем лучше сразу предусмотреть запас для расширения на будущее.

Автоматические выключатели: как выбирать без опасных «упрощений»

При выборе учитывают:

• номинал;
• характеристику отключения;
• отключающую способность устройства.

Например, линия освещения выдержит 10 А, а для кухонной электрической плиты понадобится автомат на 25–32 А.

УЗО и дифавтомат: где какой подход уместнее

УЗО обычно ставят на влажные зоны: ванная, кухня, санузел. Дифавтомат объединяет функции защиты от перегрузки и утечек на одной линии, упрощая компоновку элементов.

Сборка электрощита с реле напряжения

Реле напряжения необходимо для защиты бытовой техники от скачков и просадок напряжения. Обычно его ставят сразу после вводного автомата.

Доп. защита и автоматика

• УЗИП защищает от импульсных перенапряжений;
• реле контроля фаз отслеживает правильность чередования и наличие фаз;
• контактор позволяет автоматически включать или отключать группы нагрузок.

Модули щита и их функции

Порядок сборки: от компоновки до аккуратной укладки проводников

Подготовка

• проверяем инструмент: отвертки, плоскогубцы, тестер, пассатижи;
• размечаем кабели по группам и делаем маркировку линий;
• надеваем наконечники НШВИ.

Компоновка на DIN-рейках

Когда подготовка завершена, переходят к расстановке модулей в устройстве. Обычно движутся сверху вниз и слева направо.

Коммутация и «культура монтажа»

• провода прокладывают аккуратно и следят за радиусами изгиба;
• все соединения затягивают и проверяют прочность контактов;
• подключение выполняют строго по однолинейной схеме.

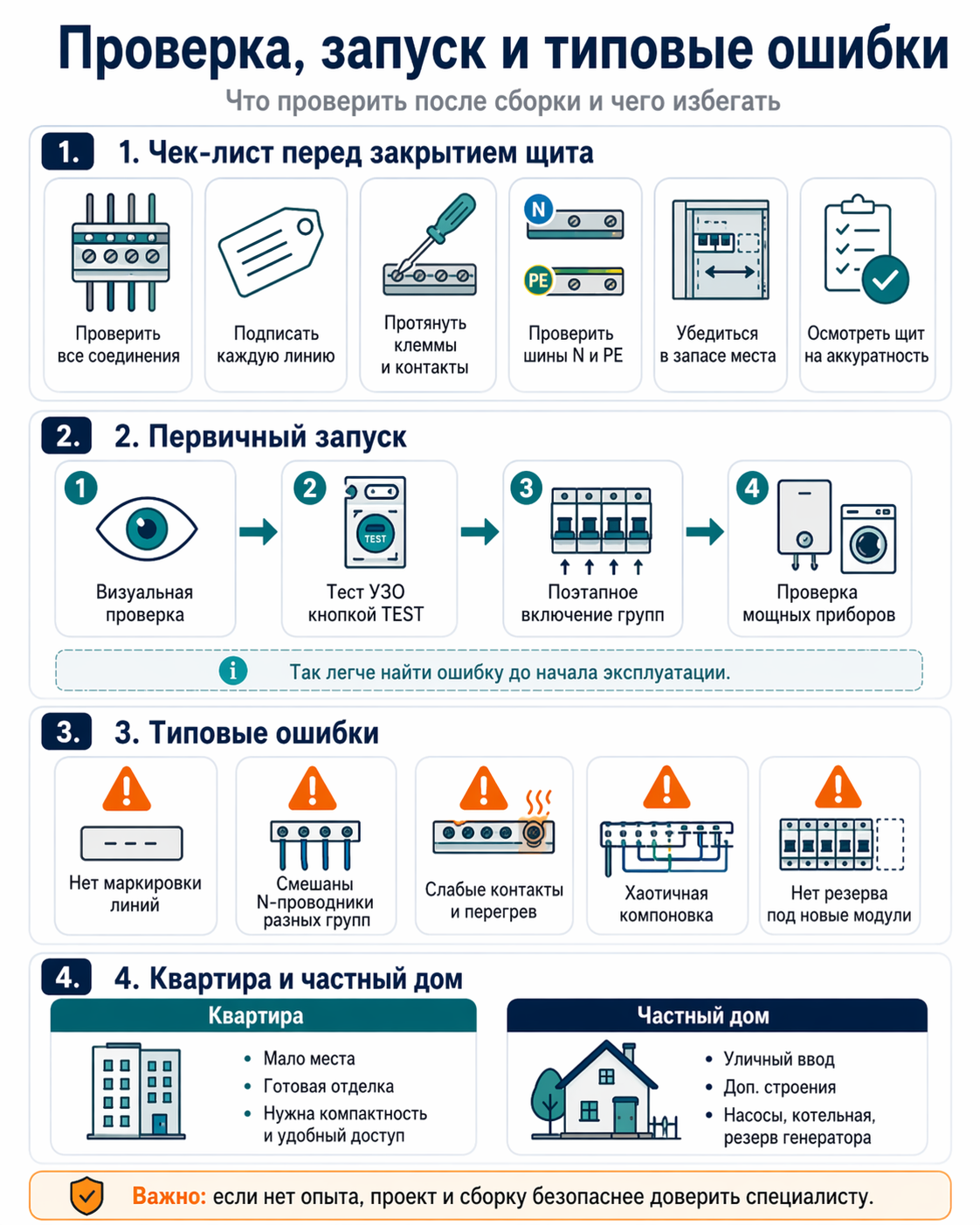

Чек-лист перед закрытием крышки щита

• проверка всех соединений на прочность и соответствие схеме;
• маркировка каждой линии;
• затяжка всех клемм и контактов;
• контроль радиусов изгибов проводников;
• логичное распределение модулей;
• оценка запаса места для новых модулей;
• проверка работы вводного автомата;
• проверка УЗО кнопкой TEST;
• тестирование реле напряжения;
• осмотр корпуса на повреждения;
• контроль правильности подключения шины N и PE;
• проверка визуальной чистоты и аккуратности.

Сборка электрощита в квартире: частые ограничения и решения

Сборка электрощита в квартире часто осложняется из-за нехватки места и наличия уже готовой отделки.

• важно предусмотреть обслуживание щита без демонтажа отделки;
• нужно сохранить понятную логику группировки линий;
• стоит минимизировать шум от щелчков автоматов и иных устройств.

Сборка электрощита дома: что меняется в частном доме

• уличный ввод;
• отдельные строения: гараж, мастерская, баня, летняя кухня;
• насосы и котельная;
• резерв для генератора.

В частном доме обычно больше вариантов защиты: реле контроля фаз, УЗИП, дополнительные автоматические выключатели.

Проверка и первичный запуск: что обязательно сделать после сборки

• визуальная проверка всех соединений;
• контроль затяжки клемм;
• тестирование УЗО кнопкой TEST;
• поэтапное включение групп и проверка мощных приборов.

Такой порядок позволяет избежать неожиданных отключений, перегрузок и повреждения техники, а также дает возможность выявить ошибки монтажа до начала эксплуатации.

Типовые ошибки, из-за которых щит «ведет себя странно»

• отсутствие маркировки и запаса модулей;
• смешивание N-проводников разных групп;
• некачественные контакты и неаккуратная компоновка;
• ошибки в логике УЗО.

Нормы и ответственность: на что опираться, если нужен «безопасный минимум»

Международные стандарты:

• NEC — американский код;
• BS 7671 — британский стандарт;
• IEC 60364 — низковольтные установки.

Важно помнить: локальные правила и допуски всегда приоритетнее общих рекомендаций.

Заключение

Схема, правильный подбор модулей, аккуратная сборка и проверка — это четыре шага к безопасной системе. Если нужна гарантия и приемка, доверяйте проект и сборку специалисту.
