Дифавтомат или автомат: в чем разница и что выбрать

Важно и другое: дифавтомат компактнее и закрывает сразу несколько задач, но связка устройств УЗО + автоматический выключатель обычно обходится дешевле и проще в эксплуатации. Поэтому нельзя точно сказать, какое устройство лучше: АВДТ или автоматический выключатель — все решают детали.

Дифавтомат или просто автомат: краткий разбор за 60 секунд

Чтобы выбрать правильное устройство, ориентируйтесь на этот чек-лист:

• если ванная, кухня, улица — АВДТ;
• если освещение или сухая комната — АВ;
• если один мощный прибор — АВДТ на отдельную линию;
• если детская и розетки общего пользования — дифавтомат.

Не уверены, что выбрали правильно? Проконсультируйтесь с электриком.

Автоматический выключатель: что это и от чего защищает

Автоматический выключатель — базовый элемент защиты на любой линии. Устройство реагирует на превышение допустимой нагрузки и на резкие скачки тока. При коротком замыкании отключение происходит практически мгновенно, при перегрузке сети — с небольшой задержкой.

Автомат подбирают по номинальному току (А), чтобы он защищал кабель.

• линии освещения;
• розетки в сухих помещениях;
• вспомогательные цепи без контакта с водой.

Автоматический выключатель тока — это базовая надежная защита там, где не предъявляется высоких требований к электробезопасности.

Дифавтомат: что это и почему он заменяет УЗО + автомат

Дифференциальный автомат (АВДТ) объединяет в одном корпусе автоматический выключатель и УЗО. Ключевая задача устройства — отключить питание, если часть тока уходит «мимо» цепи, например через корпус прибора или человека.

Именно поэтому устройства АВДТ особенно уместны:

• на кухне;
• в ванной комнате;
• для теплых полов;
• на уличных линиях;
• для бойлеров и стиральных машин.

АВДТ — решение для зон повышенного риска, где одной защиты кабеля уже недостаточно.

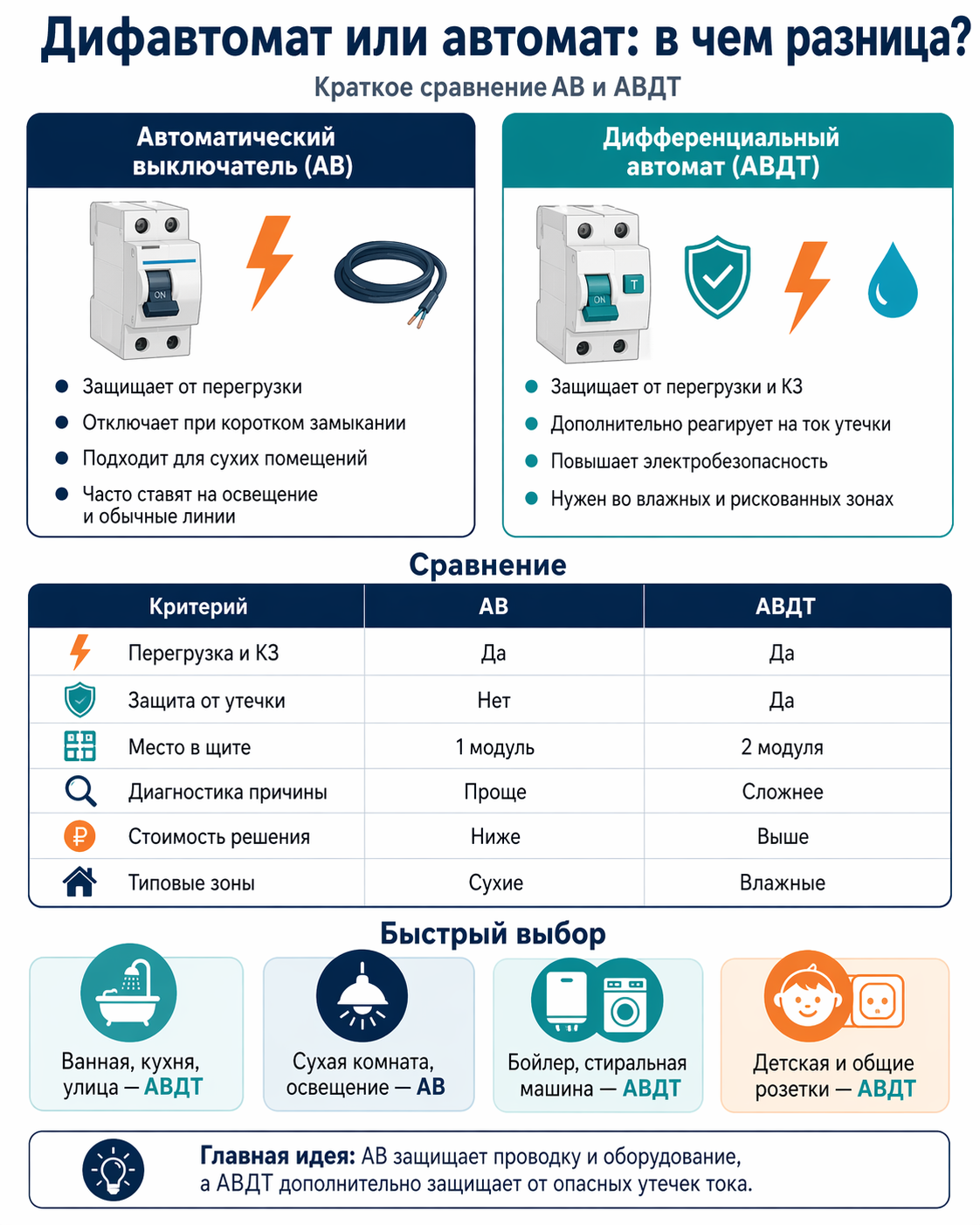

Дифавтомат или обычный автомат: сравнение в таблице

Дифавтомат или автомат: в чем разница в реальной эксплуатации

В реальной эксплуатации разница между автоматом и дифавтоматом ощущается именно в момент срабатывания.

В случае с автоматическим выключателем круг причин довольно узкий и понятный: либо перегрузка сети, либо короткое замыкание из-за повреждения кабеля или неисправного прибора.

С АВДТ история другая. Он отключается по тем же причинам, что и автомат, а еще и при утечке тока — в ситуации, которую невозможно определить визуально.

Отдельного упоминания заслуживает тест-кнопка на АВДТ. Она нужна для простой проверки: работает ли дифференциальная защита вообще.

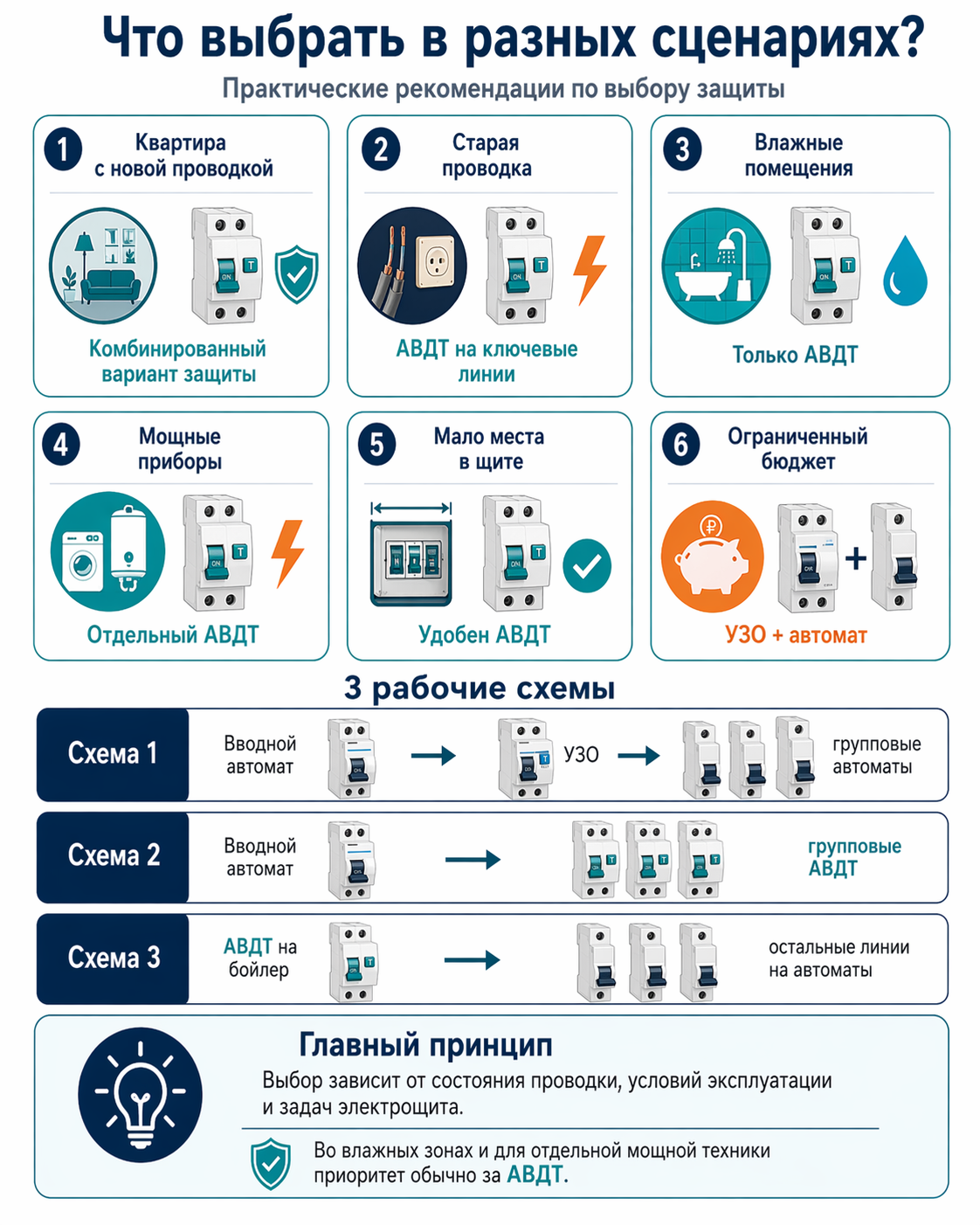

Дифавтомат или автомат: что лучше — выбор по сценариям

При выборе между дифавтоматом и обычным устройством АВ важно ориентироваться на конкретные условия и задачи электрощита.

• Квартира с новой проводкой — комбинированный вариант защиты.
• Старая проводка — АВДТ для защиты на ключевые линии.
• Влажные помещения — только АВДТ.
• Мощные потребители — отдельный АВДТ.
• Ограниченное место в щите — АВДТ.
• Ограниченный бюджет — УЗО + автоматический выключатель.

Автомат или дифавтомат: что выбрать — 3 рабочие схемы

Существует несколько схем подключения устройств АВ и АВДТ, каждая из которых подходит под разные конфигурации щита и количество линий.

1. Вводной автоматический выключатель → УЗО → групповые автоматические выключатели.
2. Вводной автоматический выключатель → групповые устройства АВДТ.
3. АВДТ на бойлер → остальные линии на автоматический выключатель.

Дифавтомат ставится до автомата или после?

В типовой логике схема подключения выстраивается сверху вниз. Порядок установки в щите такой: вводное отключение, защита линии, затем распределение.

Если АВДТ защищает конкретную линию — он стоит в ней первым. Если после него линию делят на подгруппы, тогда АВ могут идти следом.

Важно помнить: номиналы и порядок зависят от проекта и норм, поэтому финальное решение лучше сверять со специалистом.

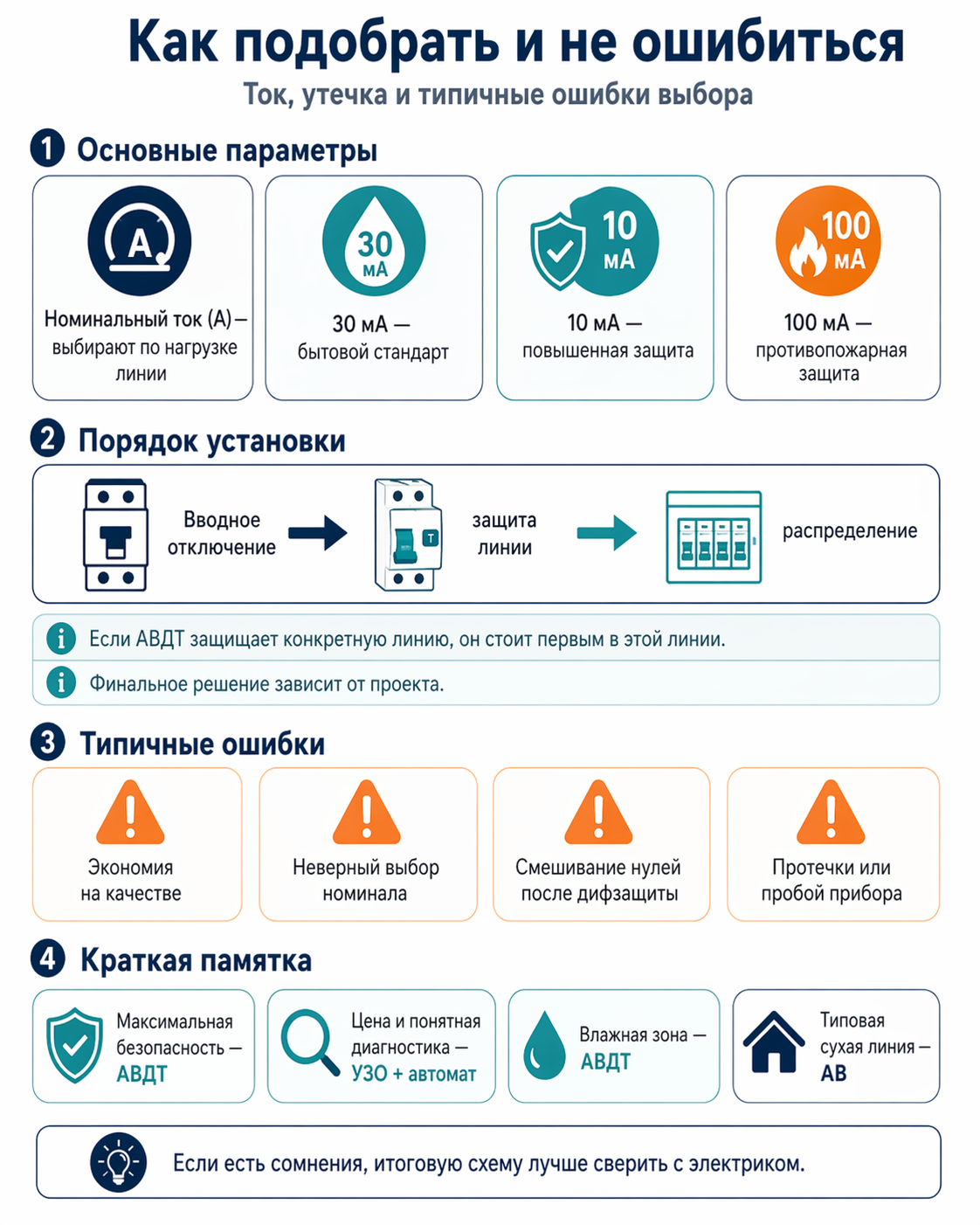

Как подобрать характеристики: ток, тип срабатывания, ток утечки

Основной параметр — номинальный ток (А), который выбирают под нагрузку линии. Для дифзащиты важен ток срабатывания по утечке (мА):

• 30 мА — бытовой стандарт;
• 10 мА — повышенная защита;
• 100 мА — противопожарная защита.

Выбор правильного номинального тока и тока утечки обеспечивает безопасную работу электросети и защиту людей и имущества.

Типичные ошибки при выборе

Даже новый ремонт не гарантирует полную защиту электрической сети. При выборе защиты важно учитывать распространённые ошибки.

• экономия на качестве;
• неверный выбор номинала;
• смешивание нулей после дифзащиты;
• протечки в водопроводной системе или пробой прибора.

Когда выгоднее УЗО + автомат вместо дифавтомата

Связка УЗО и автомата выигрывает по цене, а найти место утечки тока в такой системе легче. Если выбивает линия, проще понять причину. Поэтому ее часто выбирают для больших щитов и объектов с множеством линий.

Мини-FAQ

Итог: краткая памятка выбора

• Если нужна максимальная безопасность — выбирают дифавтомат.
• Если важна цена и понятная диагностика — УЗО + автомат.
• Если зона влажная — АВДТ без компромиссов.
• Если типовая линия — автомат.

Не уверены, что сделали верный выбор? Приглашайте на объект электрика.
