Назначение:
1. Защита от токов короткого замыкания и токов перегрузки.
2. Защита от дифференциальных токов утечки (защита жизни человека от поражения электрическим током и защита от пожара).
Применение:
-Щиты этажные.
Преимущества:
1. Компактная ширина модуля (18 мм) позволяет экономить место в электрических сборках по сравнению со стандартной шириной автоматического выключателя дифференциального тока АВДТ.

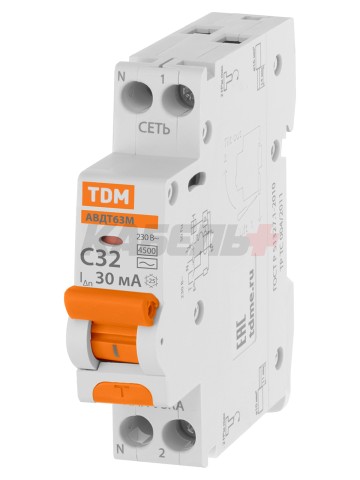

2. АВДТ63М – сочетает в себе функции автоматического выключателя и выключателя дифференциального тока.

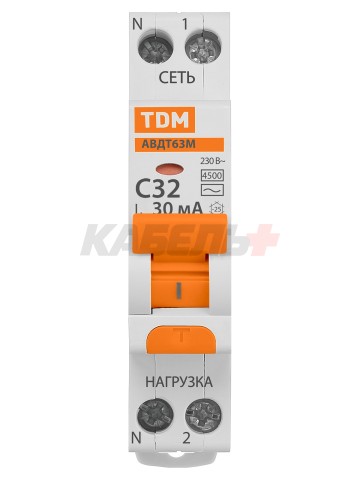

3. На лицевой панели расположен механический индикатор положения контактов (включено/отключено).
4. Наличие шести заклепок позволяет усилить конструкцию аппарата и предотвратить деформацию корпуса при затягивании клеммных винтов.
Технические характеристики
Производитель | TDM ELECTRIC |
Количество полюсов | 1+N |
Наличие защиты от сверхтоков в полюсах | в фазном полюсе |
Номинальное рабочее напряжение Ue, В | 230 |
Номинальное частота сети, Гц | 50 |
Диапазон рабочих температур, °С | от -25 до +40 |
Номинальный ток, А | 32 |
Номинальный отключающий дифференциальный ток (уставка) IΔn, mA | 30 |
Номинальный неотключающий дифференциальный ток IΔnо, mA | 0,5 IΔn |
Номинальная наибольшая коммутационная способность Iсn, A | 4500 |
Номинальная дифференциальная наибольшая включающая и отключающая способность IΔm, A | 4500 |
Рабочая характеристика, тип | AC |
Характеристика срабатывания от сверхтоков, тип | С |
Механическая износостойкость, циклов В-О, не менее | 10 000 |
Электрическая износостойкость, циклов В-О, не менее | 4000 |
Максимальное сечение провода, присоединяемые к зажимам, мм² | сеть 16, нагрузка 10 |
Условия эксплуатации | УХЛ4 |
Степень защиты выключателя | IP20 |
Диапазон рабочих температур | –25°C +40°C |
Комплектация:

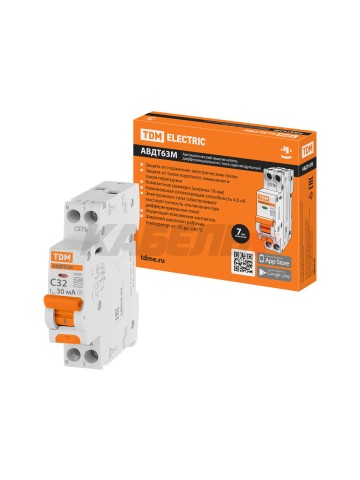

-АВДТ63М – 1 шт.
-Индивидуальная упаковка (коробка) – 1 шт.
-Руководство по эксплуатации. Паспорт – 1 шт.
Характеристики
Бренд |
TDM ELECTRIC |
Гарантия |
5 лет |
Количество полюсов |
1 |
Тип устройства |
Дифферинциальный автомат |
Кратность продажи |
1 |
Номинальный ток, А |
32 |
Отключающая способность, кА |
4.5 |
Количество модулей |
1 |
Разъем для подключения шины типа Fork |
Нет |
Встроенная возможность опломбирования |
Нет |
Максимальное сечение подключаемого провода, мм² |
16 |
Характеристика срабатывания эл.магн. расцепителя |
C |
Номинальный отключающий дифференциальный ток, mA |
30 |
Подключение питания снизу |
Нет |
В наличии |
Да |
Раздел |
3855 |
