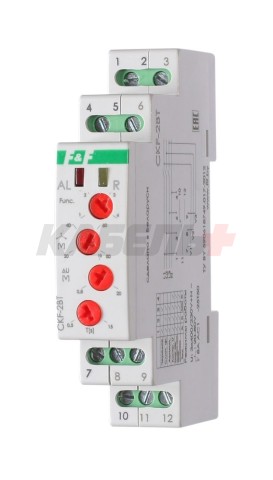

Реле контроля фаз CKF-2BT предназначено для контроля состояния параметров 3-х фазной сети питания, контактов исполнительных механизмов (контакторов, выключателей и т.п.), линии питания нагрузки и защиты электродвигателей и электроустановок в случаях:
отсутствия напряжения хотя бы в одной из фаз, асимметрии напряжения, повышения напряжения, снижения напряжения, «слипания» фаз, нарушения чередования фаз, повреждения контактов контактора и линии питания нагрузки, обрыва нулевого провода.
Принцип работы
Переключателем на лицевой панели устанавливается один из 4-х режимов работы. После подачи напряжения питания, если параметры сети в допустимых пределах, контакты 11-12 замыкаются, нагрузка подключается к сети питания. После включения нагрузки контролируется состояние контактов. Если разность напряжений ∆U между входными (L1-L3) и выходными зажимами (V1-V3) превышает допустимое значение, через 12 секунд контакты 11-12 размыкаются и нагрузка отключается. Включение нагрузки возможно только после снятия питания и устранения неисправности. При выходе параметров сети за допустимые пределы контакты 11-12 размыкаются и нагрузка отключается. Включение происходит автоматически после восстановления сетевого напряжения питания.
Функциональные особенности:
1. Контроль наличия фаз.
2. Контроль асимметрии между фазами.
3. Контроль верхнего значения напряжения.
4. Контроль нижнего значения напряжения.
5. Контроль «слипания» фаз.
6. Контроль чередования фаз.
7. Контроль исправности контактов контактора и линии питания нагрузки.
8. Контроль обрыва нулевого провода.
Технические характеристики
| Напряжение питания, В | 3х230+ N |
| Допустимые напряжения Uфмах/Uфmin | 400/50 |
| Максимальный коммутируемый ток, А | 8 AC-1/250В AC |
| Контакт | 1NO/NC |
| Максимальный ток катушки контактора, А | 2 |
| Индикация | 2 светодиода |
| Напряжение отключения (при падении напряжении в фазах), В | 160 |
| Напряжение отключения (при повышении напряжении в фазах), В | 265 |
| Асимметрия напряжения, В | 20...80 |
| Падение напряжения на контактах, В | 0,8...20 |
| Гистерезис, В | 5 |
| Задержка отключения при асимметрии, с | 0,5...15 |
| Задержка отключения при повышении напряжении, с | 0,5 |
| Задержка отключения при аварии контактов, с | 12 |
| Задержка включения, с | 5/360 |
| Коммутационная износостойкость, циклов | 100000 |
| Потребляемая мощность, Вт | 1,6 |
| Степень защиты | IP20 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Подключение | винтовые зажимы 2,5 мм² |
\
| Момент затяжки винтового соединения, Нм | 0,4 |
| Габариты (ШхВхГ), мм | 18х90х65 |
| Тип корпуса | 1S |
| Масса, кг | 0,073 |
| Монтаж | на DIN-рейку 35 мм |
| Гарантийный срок, лет | 2 |
| Срок службы, лет | 10 |
Комплект поставки:
1. Реле контроля фаз -1 шт.
2. Руководство по эксплуатации
3. Упаковка
Характеристики
| Бренд |
F&F (PL) |
| Гарантия |
2 года |
| Количество полюсов |
1 |
| Тип устройства |
реле контроля фаз |
| Номинальный ток, А |
8 |
| Отключающая способность, кА |
Нет |
| Количество модулей |
1 |
| Разъем для подключения шины типа Fork |
Нет |
| Встроенная возможность опломбирования |
Нет |
| Максимальное сечение подключаемого провода, мм² |
2,5 |
| Характеристика срабатывания эл.магн. расцепителя |
Нет |
| Номинальный отключающий дифференциальный ток, mA |
Нет |
| Подключение питания снизу |
Нет |
| В наличии |
Нет |
| Раздел |
3855 |
